Назначение
Линия предназначена для намотки обмоток статора ПЭД методом замещения спиц обмоточным проводом.
Краткое описание конструкции

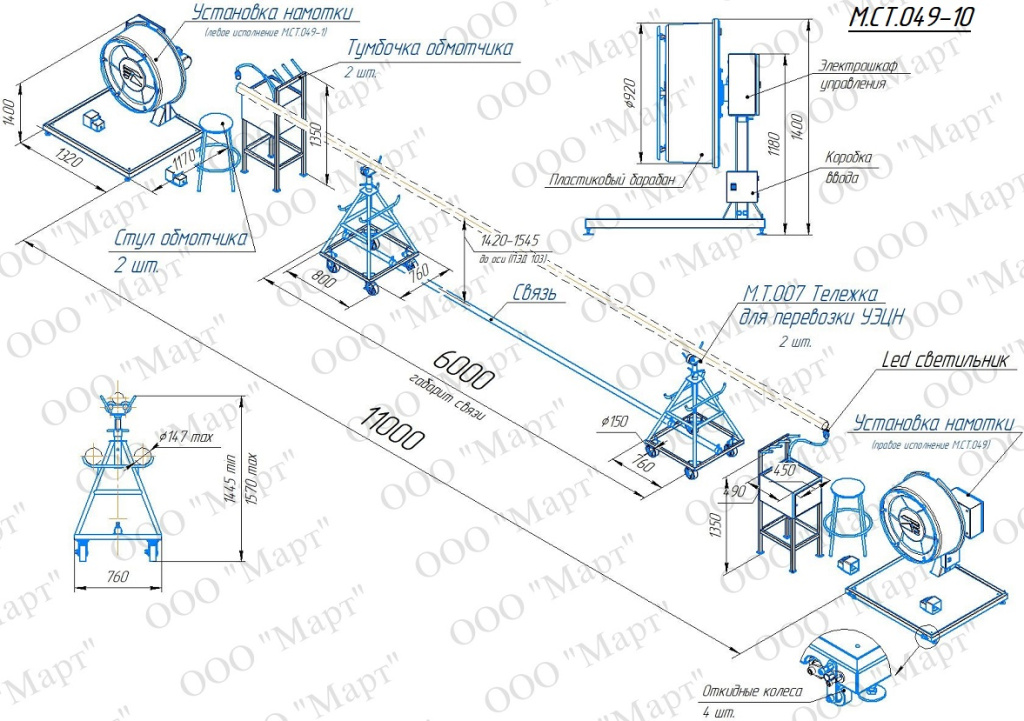

Линия намотки статоров ПЭД М.СТ.049 состоит из:
- двух тележек М.Т.007, с регулируемыми по высоте роликовыми опорами, для размещения корпусов статора и перемещения статоров по технологическому циклу изготовления ПЭД. Между собой тележки соединяются связью;
- двух установок намотки обмоточного провода со стеклопластиковыми барабанами, левого и правого исполнения, имеющих бесступенчатый привод, обгонные муфты, педали;
- двух тумбочек обмотчика.
- двух стульев обмотчика.
Модификация
- изменение геометрических параметров линии.
- дублирующие педали управления на намотчиках
