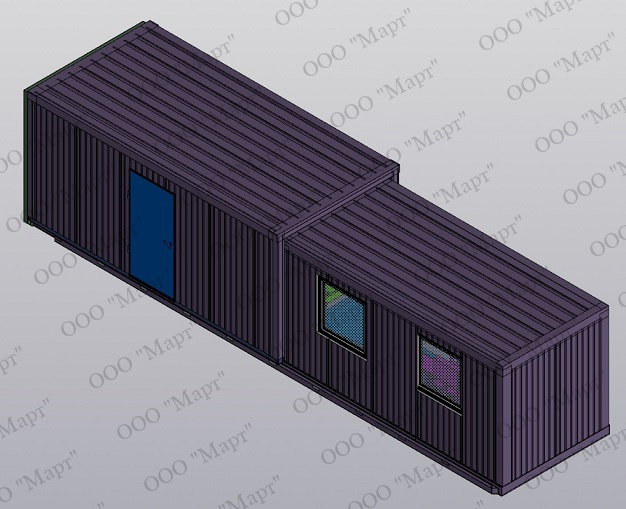

Линия ремонта кабеля в блок-боксе предназначена для оперативного проведения ремонта погружного кабеля УЭЦН на месторождении.

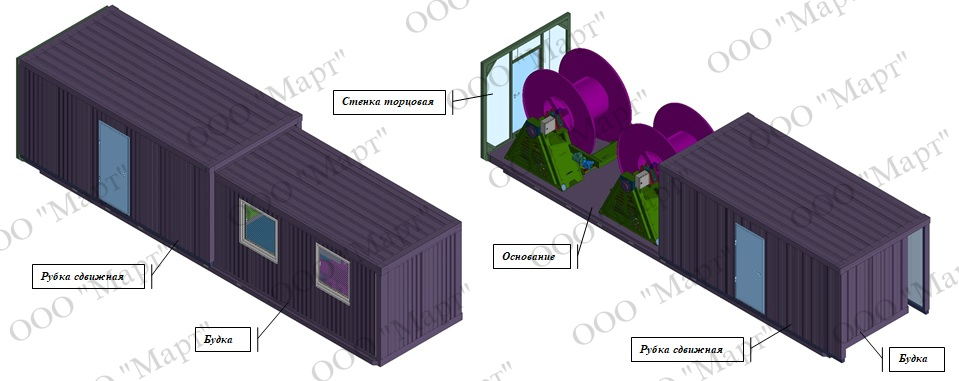

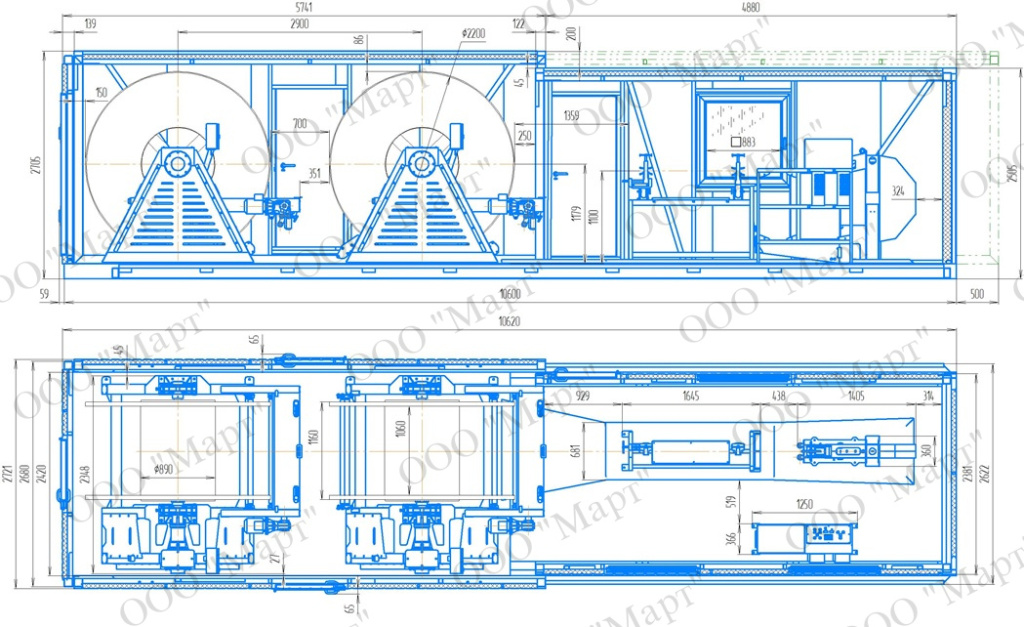

Краткое описание конструкции:

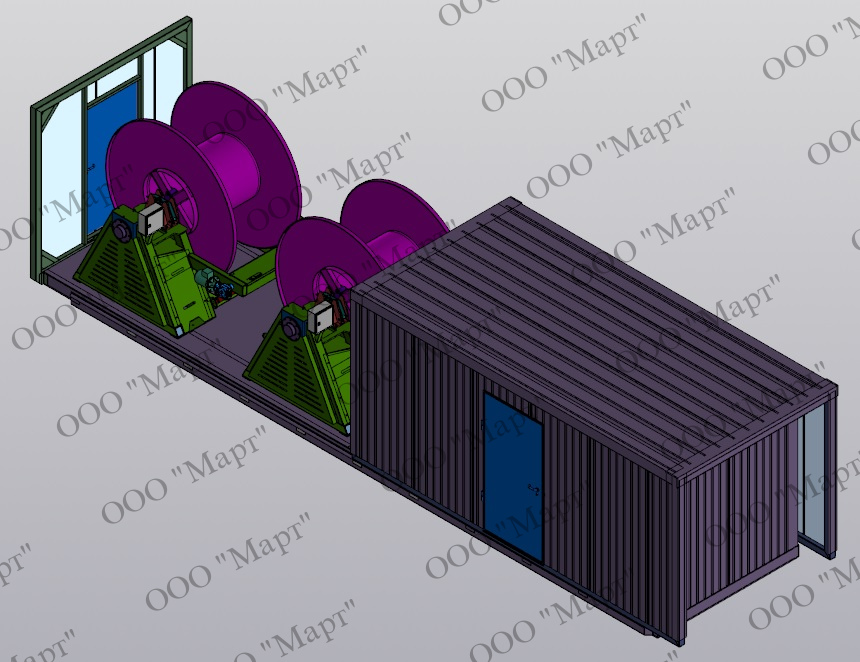

В состав линии ремонта кабеля входят:
- кабеленамотчики отдающий и принимающий
- обводное колесо с узлом измерения длины кабеля
- стол ремонта кабеля для удержания от перемещений и перекручивания участка кабеля, подлежащего ремонту
- комплект поддонов для сбора остатков нефтепродуктов
- комплекта оснастки (оправка для кабельных барабанов)
- пульт управления со шкафом электрооборудования
Техническая характеристика
| Барабан с кабелем | № 18...22 |
| Масса барабана с кабелем | 8 т. |
| Сечение ремонтируемого кабеля | от 3х6 мм2 до 3х25 мм2. |
| Привод основной: | |
| Напряжение питания силовой цепи | 380В, 50 Гц |
| Частота вращения | 1500 об/мин |
| Привод укладчика кабеля: | |
| Напряжение питания силовой цепи | 380В, 50 Гц |
| Частота вращения | 2800 об/мин |
