Установка предназначена для сматывания отбракованных кусков кабеля с кабеленаматывателя линии по ремонту кабеля при его ремонте.
Техническое описание

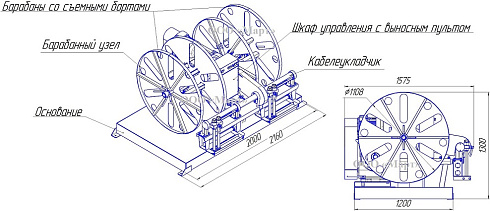

Установка представляет собой сборно-сварную конструкцию, основными комплектующими которой являются:
- Основание, установленное на 4 колеса.
- Барабанный узел состоит из: съемных реборд; несъемных реборд; вала приводного;
- Привод барабанов состоит из: эл.двигателя, редуктора и цепной передачи;
- Кабелеукладчик состоит из: приводного вала; направляющих и цепной передачи.
Управление установкой осуществляется при помощи электрошкафа, установленного на основании. На основании также установлена коробка ввода питания. Для избежания несчастного случая цепные и ременные передачи закрыты защитными кожухами.
Модификация
- самоходная;
- не самоходная.

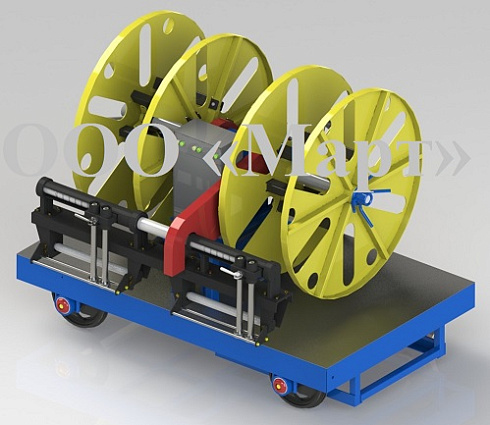

М.СТ.002 Установка намотки кабеля в бухты (самоходная)

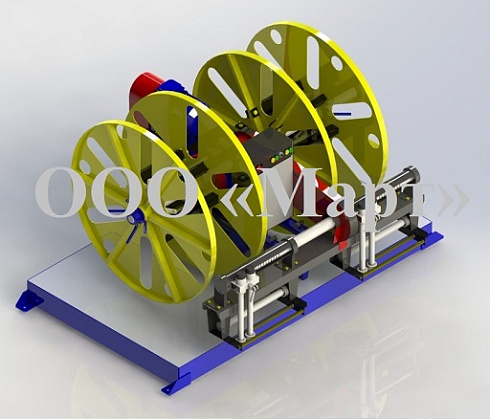

М.СТ.002-10 Установка намотки кабеля в бухты (несамоходная)
Основание. К основанию снизу приварены уголки для крепления установки к полу, имеющие отверстие под анкерные болты.
