Линия ремонта кабеля предназначена для перемотки, ремонта и сращивания кабельных линий УЭЦН.

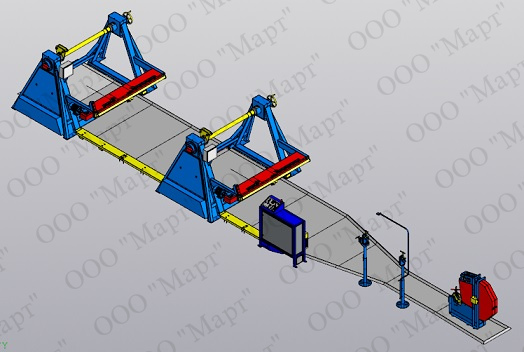

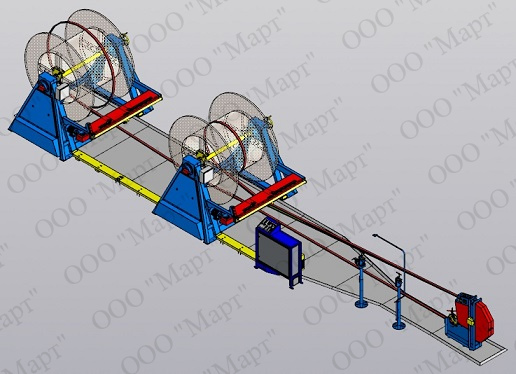

Краткое описание конструкции:

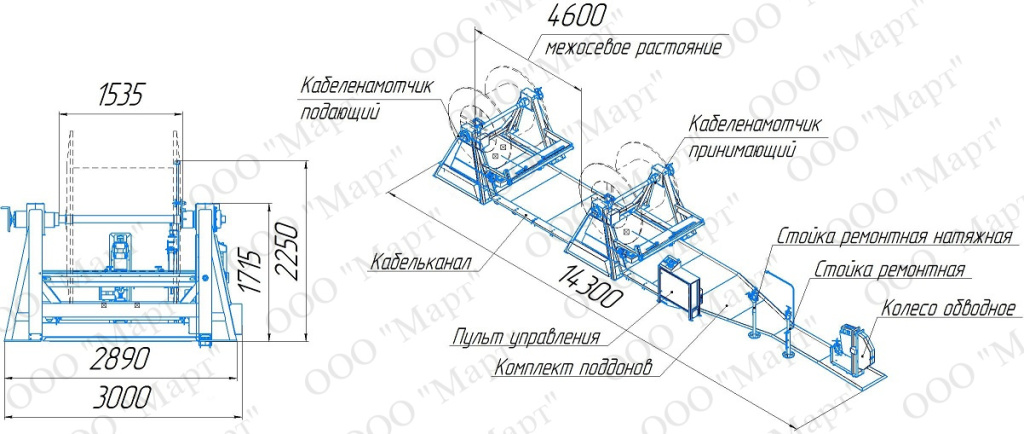

В состав линии ремонта кабеля входят:
- кабеленамотчики подающий и принимающий
- обводное колесо с узлом измерения длины кабеля
- стойки с тисами для удержания от перемещений и перекручивания участка кабеля, подлежащего ремонту - 2 шт.
- комплект поддонов для сбора остатков нефтепродуктов (по всей длине перемещения кабеля).
- комплект кабель-каналов
- комплекта оснастки (оправка для кабельных барабанов)
Управление работой на линии осуществляется с центрального пульта управления.
Техническая характеристика
| Барабан с кабелем | № 17...22 |
| Масса барабана с кабелем | 8 т. |
| Сечение ремонтируемого кабеля | от 3х13 мм2 до 3х42мм2. |
| Скорость намотки | 0 до 35 об/мин. (с возможностью плавной регулировки) |
