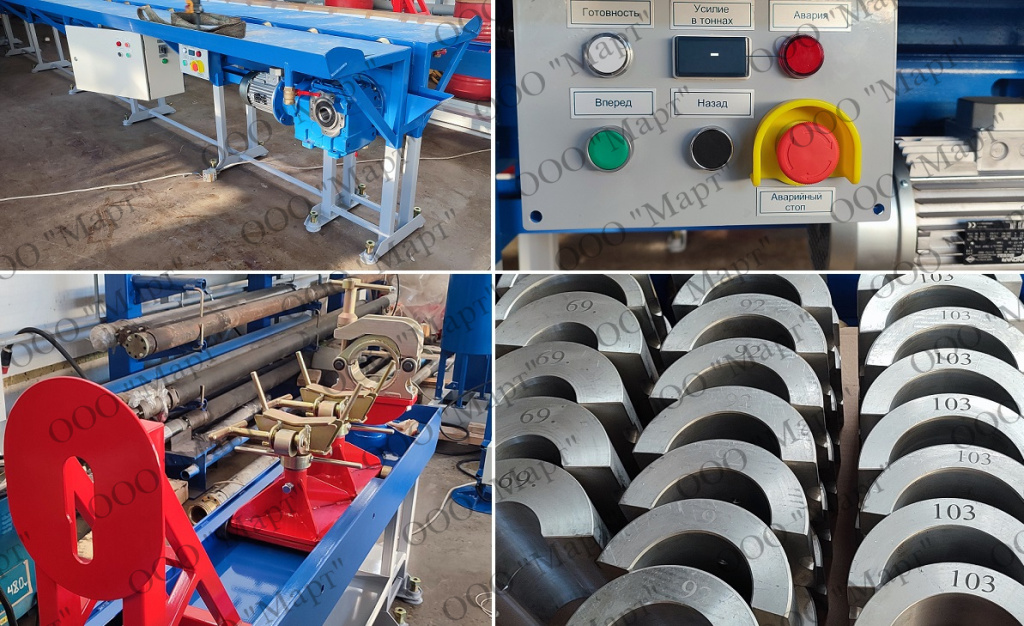

Линия предназначена для механизированной сборки ЭЦН и представляет собой последовательно расположенные стенд и стапель.
Конструкция линии позволяет собирать большинство типоразмеров ЭЦН.
Краткое описание конструкции

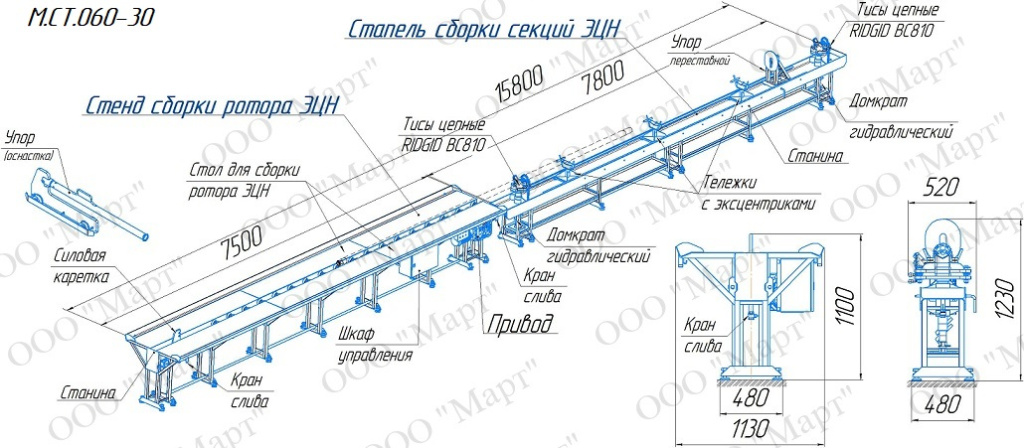

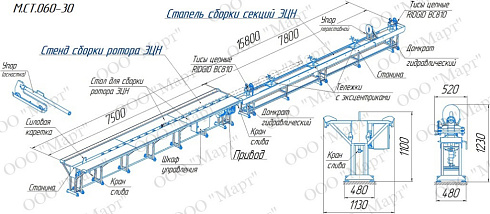

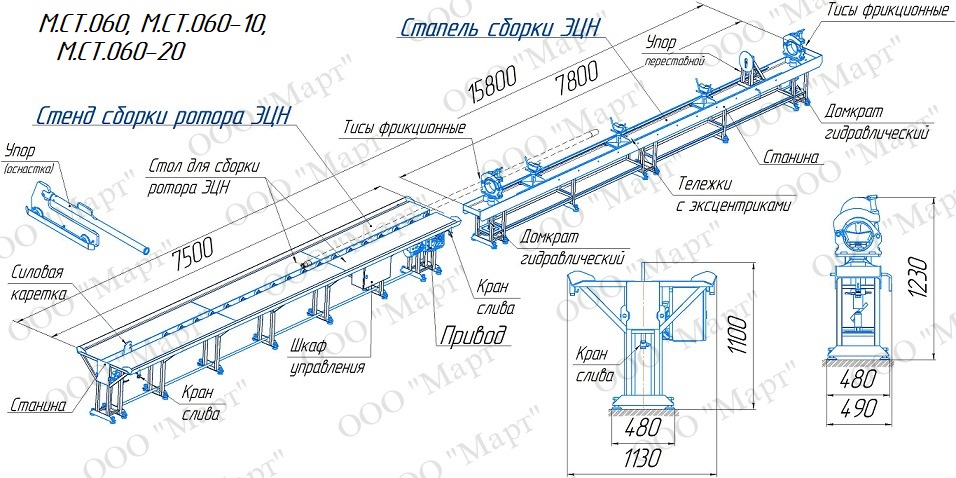

Стапель для сборки ЭЦН состоит из: станины с опорами, двух тележек с эксцентриками, упора переставного упора, тисов (фрикционных с комплектом вкладышей или цепных).
Крепление стапеля к фундаменту выполняется анкерными болтами (в комплектацию линии не входят).
Стенд сборки ротора ЭЦН состоит из: станины с опорами, каретки, электропривода, смонтированного на основание станины, цепи, вала звездочки опирающийся на подшипники, защитных кожухов.
Крепление стенда к фундаменту выполняется анкерными болтами (в комплектацию линии не входят).

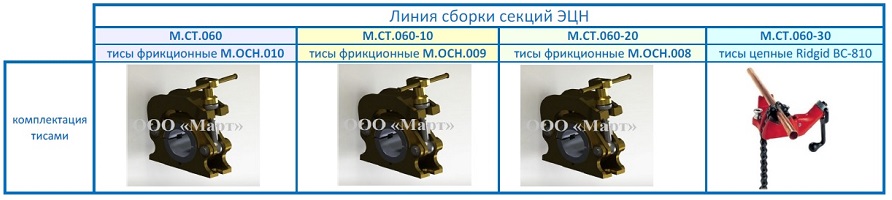

Модификации
- изменение геометрических параметров основания;
- под указанные модели ЭЦН;
- площадки под разные модели тисов
