Тележка предназначена для последовательного перемещения по технологическому циклу корпусов ПЭД с наружным диаметром от 92 до 130 мм при ремонте и производстве УЭЦН.

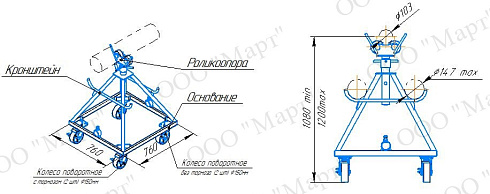

Краткое описание конструкции
Тележка состоит из:
основания с роликоопорой для укладки на нее УЭЦН и кронштейном для складирования УЭЦН.
Тележка смонтирована на четырех поворотных колесах с полиуретановыми ободами. Тележка имеет винтовой механизм регулировки высоты расположения роликоопоры, уголков или тисов.
Высота регулировки 1100-1300 мм
Грузоподъемность 800 кг
Вес 60 кг

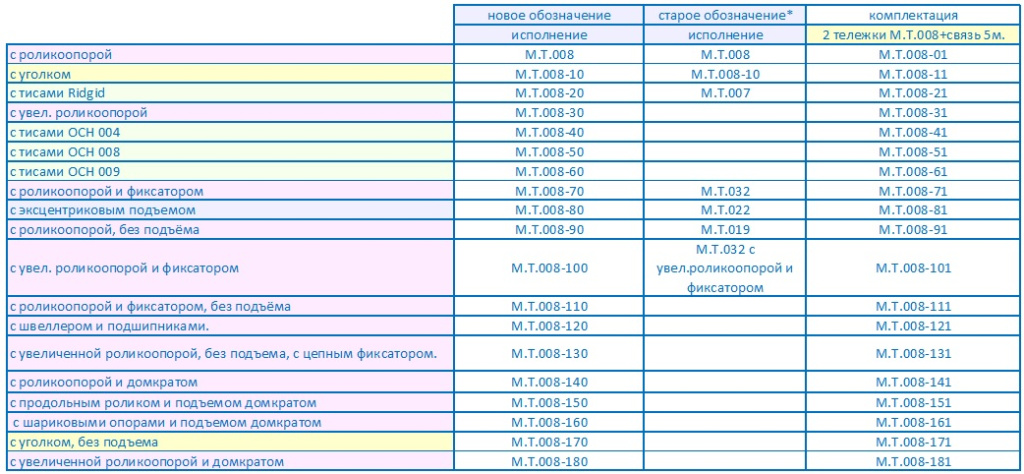

Модификации
- изменение геометрический параметров
М.Т.008 Тележка с роликоопорой М.Т.008-01 (две тележки М.Т.008 с роликоопорой и связь 5м.)
М.Т.008-10 Тележка с уголком М.Т.008-11 (две тележки М.Т.008-10 с уголком и связь 5м.)
М.Т.008-20 Тележка с тисами Ridgid М.Т.008-21 (две тележки М.Т.008-20 с тисами Ridgid и связь 5м.)
М.Т.008-30 Тележка с увеличенной роликоопорой М.Т.008-31 (две тележки М.Т.008-20 с увеличенной роликоопорой и связь 5м.)
М.Т.008-40 (-50,-60) Тележка с тисами фрикционными М.Т.008-41 (-51, -61) (две тележки М.Т.008-40 (-50,-60) с тисами фрикционными
М.ОСН.004 (-М.ОСН.008, -М.ОСН.009) М.ОСН.004 (-М.ОСН.008, -М.ОСН.009) и связь 5м.)
М.Т.008-70 Тележка с роликоопорой и фиксатором М.Т.008-71 (две тележки М.Т.008-70 с роликоопорой и фиксатором и связь 5м.)
М.Т.008-80 Тележка с эксцентриковым подъемом М.Т.008-81 (две тележки М.Т.008-80 с эксцентриковым подъемом и связь 5м.)
М.Т.008-90 Тележка с роликоопорой без подъема М.Т.008-91 (две тележки М.Т.008-90 с роликоопорой без подъема и связь 5м.)
М.Т.008-100 с увеличенной роликоопорой и фиксатором М.Т.008-101 (две тележки М.Т.008-100 с увеличенной роликоопорой и фиксатором и связь 5м.
М.Т.008-110 с роликоопорой и фиксатором без подъема М.Т.008-111 (две тележки М.Т.008-110 роликоопорой и фиксатором без подъема и связь 5м.)
М.Т.008-130 С увеличенной роликоопорой, без подъема, с цепным фиксатором. М.Т.008-131 увеличенной роликоопорой, без подъема, с цепным фиксатором и связь 5м.
М.Т.008-140 с роликоопорой и подъемом домкратом М.Т.008-141 с роликоопорой и подъемом домкратом связь 5м
М.Т.008-140 с роликоопорой и подъемом домкратом М.Т.008-141 с роликоопорой и подъемом домкратом связь 5м
М.Т.008-150 с продольным роликом и подъемом домкратом М.Т.008-151 с продольным роликом и подъемом домкратом и связь 5м
М.Т.008-160 с шариковыми опорами и подъемом домкратом
