Установка предназначена для визуального контроля проходимости каналов рабочих колёс (РК) и направляющих аппаратов (НА) погружных электронасосов, входящих в состав УЭЦН для добычи пластовой жидкости, путем пропускания через них воды и визуального контроля характера и равномерности струй на выходе из РК или НА.
Краткое описание конструкции

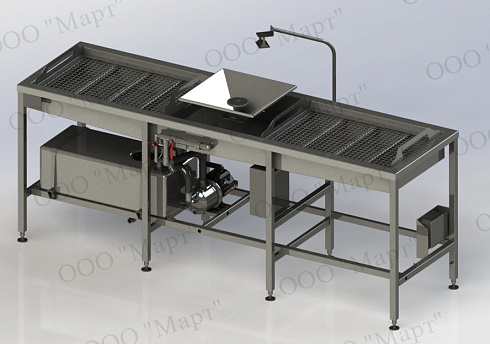

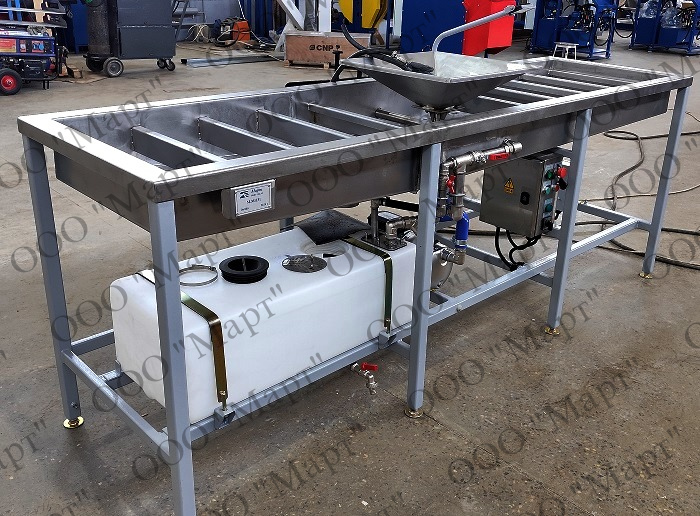

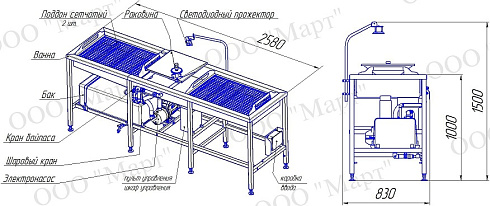

Установка состоит из:
- станины с установленной на ней герметичной ванной;
- пластикового бака для воды;
- раковины для размещения в ней РК или НА;
- двух поддонов сетчатых для временного хранения на них РК или НА;
- электронасоса и трубопроводов для подачи воды из бака в ванну;
- светодиодного освещения;
- заглушки для рабочих органов.
На каркасе установки установлены:
- силовой электрический шкаф с панелью управления;
- коробка ввода питания.
Все поверхности, контактирующие с водой, выполнены из нержавеющей стали AISI 304.
Модификации
- изменение геометрических параметров установки.
| Максимальная потребляемая мощность, кВт | 1,3 |
| Рабочая жидкость | вода |
| Емкость бака установки, л | 75 |
| Общая грузоподъемность, max кг | 800 |
| Масса (без рабочей жидкости) | 300 |
